户外照明灯具厂家讲解LED路灯的电路原理图​

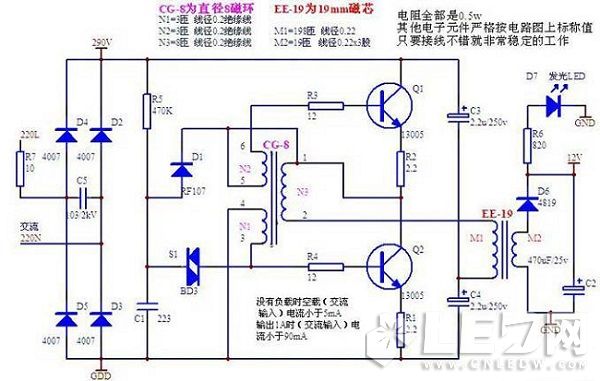

市场上出现一种廉价的LED手电筒🧑🏼‍🍼👨🏽‍⚕️，这种手电前端为5～8个高亮度发光管，使用1～2节电池。由于使用超高亮度发光管的原因，发光效率很高🥡，工作电流比较小，实测使用一节五号电池5头电筒📥， 电流只有100mA左右👩🏻‍🦳。非常省电。如果使用大容量充电电池，可以连续使用十几个小时，笔者就买了一个。从前端拆开后，根据实物绘制了电路图，如图所示🙋‍♂️。

工作原理：

接通电源后，VT1因R1接负极👩🏽‍🍳，而c1两端电压不能突变🏮。VT1(b)极电位低于e极，VT1导通，VT2(b)极有电流流入，VT2也导通👩🏿‍⚖️，电流从电源正极经L➞、VT2(c)极到e极，流回电源负极🥞，电源对L充电，L储存能量🌸，L上的自感电动势为左正右负🖐🏿。经c1的反馈作用，VT1基极电位比发射极电位更低👱🏻‍♂️，VT1进入深度饱和状态，同时VT2也进入深度饱和状态，即Ib>Ic/β(β为放大倍数)。随着电源对c1的充电，C1两端电压逐渐升高，即VTI(b)极电位逐渐上升，Ib1逐渐减小， 当Ib1<=Ic1/β时，VT1退出饱和区，VT2也退出饱和区，对L的充电电流减小🔕。此时．L上的自感电动势变为左负右正🙋🏻‍♀️，经c1反馈作用👮🏻。VT1基极电位进一步上升，VT1迅速截止，VT2也截止🦺，L上储存的能量释放🧑‍🤝‍🧑，发光管上的电源电压加到L上产生了自感电动势，达到升压的目的。此电压足以使LED发光👨🏿‍⚕️🙋🏼。
