伊利诺大学香槟分校研究人员发展出一种新的方法，提升绿光LED亮度并且提高其效率。
伊利诺大学的电气与计算机工程系助理教授Can Bayram发展出一种新的方法，提升绿光LED亮度并且提高其效率。
使用产业内标准的半导体长晶技术，研究人员在硅基板上制造氮化镓(GaN)晶体👨，这种晶体能够产生高功率的绿光🫕，应用于固态照明。
伊利诺大学的电气与计算机工程系助理教授CanBayram表示👮🏼♂️：“这是一个具有突破性的制程🫗，研究人员成功在可调式的CMOS硅制程上生产新的原料🚥，也就是方形氮化镓(cubic GaN)，这种原料主要用于绿色波长射极👥。”
将半导体用于感测以及通讯能够打开可见光通讯的应用🕘，而光通讯正是彻底改变光应用的技术👨🏼⚕️。支援CMOS制程的LED能够达到快速、高效率、低功率且多重应用的绿光LED同时能够省下许多制程装置的费用🈺。
通常GaN形成一至两种晶体结构🐝🏥，六方形或立方体🧑🏼🔬。六方形GaN为热稳定🕵🏽，且是传统半导体的应用。不过✡︎🚶🏻，六角形GaN较容易出现偏振现象，内部的电场将负电子与正电子分开，防止他们结合，因此而造成光输出效率下降👲。
截至目前为止，研究人员只能使用分子束外延(Molecular beam epitaxy)制造方形GaN，这样的制程非常昂贵且与MOCVD制程相较之下非常费时🏄🏽。
研究人员成功在可调式的CMOS硅制程上生产新的原料🍠，也就是方形氮化镓(cubicGaN)，这种原料主要用于绿色波长射极。

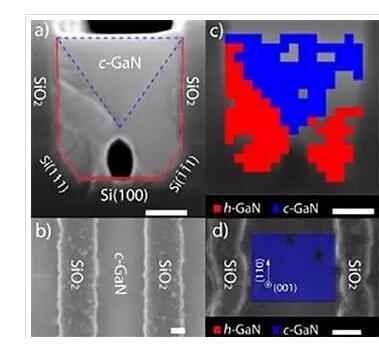

Bayram表示🏌🏿：“微影技术(lithography)以及等向性蚀刻技术在硅上制造U行凹槽。这层非导电阻隔层扮演了将六角形塑型至方形的关键角色👨🏻🦯➡️。沐鸣2的GaN没有内部的电场能够隔开电子，因此，可能会发生重叠问题🤞🏼，电子和凹洞更快速结合并制造光线♓️。”
Bayram和Liu相信他们的方形GaN晶体可能可以成功让LED达到零光衰(droop)。对绿色🤦♂️😠、蓝色或UVLED而言🪻，这些LED的发光效率都会随着通过电流的输入而逐渐衰退⚛️，也就是所谓的光衰🧍🏻♂️。
这次的研究显示出偏振在光衰的问题中有举足轻重的地位，将电子推离凹槽，尤其是低输入电流的情况下。在零偏振的情况下，方形LED能够达成更厚的发光层并解决减少的电子和凹槽重叠以及电流过载。
效能较好的绿色LED将会成功打开新的LED固态照明应用。举例而言，这些LED将可藉由混色发出白光并且达到节能效果⚖️。其他先进的应用也涵括利用无荧光的绿色LED制造超平行LED的应用、水中通讯以及例如光遗传学以及偏头痛等生物科技应用。
